◎產品應用
1.市政工程暴雨、汙水分流收集排放
2.城市道路雨水管網、居民生活區汙水管網、垃圾處理場、浸透水處理管理工業廢水排放
3.冶金、化工、輕紡、電子半導體產業等工業廢水排放管網
4.礦井、隧道、涵洞、建築物通風系統
5.農業用水、灌溉水路
6.化工防腐容器、圓形人孔製作、養殖箱網
7.通信、供電和信號系統網絡管
◎材質特性
√符合CNS14899標準
項目 | 單位 | 規定標準 | 測試標準 |
密度 | g/㎤ | >0.941 | ASTM D792 |
抗拉強度 | kgf/㎠ | >230 | ASTM D638 |
伸長率 | % | >350 | ASTM D638 |
抗壓強度 | kgf/m | 5~10%變形量 | ASTM D2412 |
◎施工效率與經濟效益
HDPE高抗壓雙層纏繞管是當今最理想的排水管道,主要用於城市埋地排水、排汙等工業和生活領域,是建立現代化城市重要的基礎工程設施。對於水資源短缺、地震頻仍的台灣尤其重要。
過去,大部分的管道工程都是水泥管道,沿用數十年後,水泥管道的缺陷也曝露出來,其中最大的缺陷就是因洩漏造成的地下水汙染。傳統的水泥管道用於城市台屋領域正被新型HDPE管道所取代。
項次 | 管材名稱 特性 |
HDPE管 (高密度聚乙烯管) |
水泥管 | 備註 |
1 | 耐酸鹼 | 優良 | 差 | |
2 | 環保方面 | 可以100%回收再利用材質,特性不變,不會因為周邊土壤腐爛物質或化學物質等腐蝕而造成漏水。 | 不可回收利用,並且腐蝕的鋼筋挳能汙染水源,混凝土破碎及亂倒可能成為二次環境汙染。 | |
3 | 生產方面 (製程) | 利用成套機械經電熱加工將原料押出,經過水冷卻成型,生產過程不產生噪音、廢氣、廢水等汙染,生產工藝高。 | 將鋼筋綑綁混凝土澆注成型。原料生產過程中可能產生廢氣、噪音、廢水等汙染,生產工藝低。 | 水泥管生產工藝過程外力因素過多,品質較不易掌握。 |
4 | 耐震 | 優良 | 差 | 遇地震或施工不良,水泥管容易出現破損而滲漏。 |
5 | 重量 | 輕 | 重 | 同管徑HDPE管重量約為水泥管1/8 |
6 | 流量 | 大(管壁不結汙垢,長時間流量不變) | 小(管壁易腐蝕、結汙垢、長時間有堵塞、流量會變小) | 同管徑HDPE管約比水泥管流量多20% |
7 | 管材長度 | 可依客戶需求及運輸規定而有不同,一般為5-10m | 長度短 | HDPE管可依井距不同而在現場剪切,便於彈性施工。 |
8 | 施工及安裝 | 不須水泥基礎,只需砂基礎夯實,開挖溝槽寬度窄,吊裝容易(只需工人)施工速度快,對交通衝擊小。 | 開挖溝寬度較寬,重量重,吊裝不易,施工速度慢,對城市整體交通影響大。 | HDPE管如遇地下水位高,或地基鬆軟地區,可在地面上接合完畢,在入溝槽內,水泥管則不行。 |
HDPE高抗壓雙層纏繞管,經由雙層PE擠壓,內外|-樑結構,增強其抗外壓力程度,可取代水泥管、陶土管、鑄鐵管等大型管線,具有極高的經濟效率。

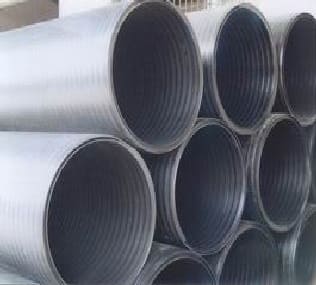

◎產品說明
HDPE 排透管原料為高密度聚乙烯,採用先 進的纏繞熔接成型工藝複合而成的,具有連 續「工」字型管壁結構的管材。這種管材具 有內外壁均平整的特點;平整的內壁可以使 流量增加,降低磨阻;平整外壁方便管材高 品質的連接,管壁「工」字型結構解決了性 能與成本的矛盾,即在保證產品優異的抗外 壓性能的前提下,減輕了重量,降低了施工 難度,並保證了工程品質。
◎產品特色
●結構獨特、強度高、抗壓耐衝擊
●內壁光滑、摩擦阻力小、過流量大
●連接方便,接頭密封性佳,無滲漏疑慮
●重量輕、施工快捷,可降低工程費用
●綜合工程造價與混凝土管基本相當,運輸成本低
●高韌性管材,對管基不均勻沉降的適應性強
◎產品應用範圍
●下水道污水排水 ●地基排水 ●掩埋場排水及排氣管 ●礦井、建築物通風 ●公園、運動場、球場排水 |
●工業及農業用排水管 ●都市建設用排水管 ●林業道路排水管 ●農田、果園、林帶排灌管 ●鐵路、高速公路預埋管、滲排水管 |
◎實績案例
|
◎產品物性
項次 | 試驗項目 | 要求值 | 試驗方法 |
1 | 密度 | 0.94g/㎤以上 | CNS 14899 |
2 | 抗拉強度 | 175kgf/㎠以上 | CNS 14899 |
3 | 伸長率 | 200%以上 | CNS 14899 |
4 | 抗壓強度(10%變形量) | 800kgf/㎡以上 | CSN 14899 |
◎產品規格尺寸
口徑 inch | 外徑 (OD)mm | 內徑 (LD)mm | 透水孔形式 | 長度 M/支 |
8 | 230±5% | 200±5% | 2/3有孔 (圓孔吸水孔 5孔) |
5 |
10 | 280±5% | 250±5% | 無孔管 | 5 |
12 | 335±5% | 300±5% | 2/3有孔 (圓孔吸水孔 5孔) |
5 |
